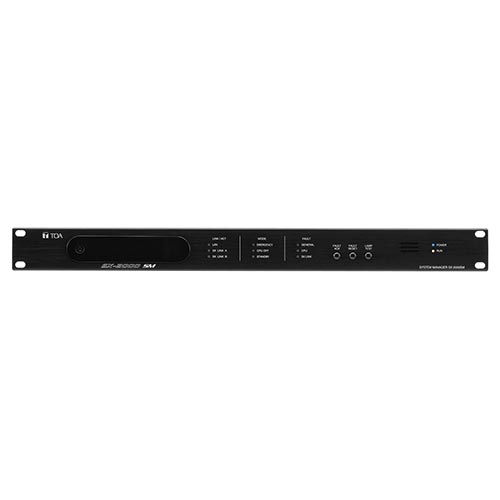

Trình quản lý hệ thống SX-2000SM được thiết kế để sử dụng trong Hệ thống ma trận của TOA và có thể được gắn trong giá thành phần Tiêu chuẩn EIA (kích thước 1 đơn vị). Nó có thể được sử dụng kết hợp với một đơn vị đầu ra âm thanh đơn vị đầu vào âm thanh tùy chọn và micrô từ xa của Sê-ri SX-2000 để tạo thành một hệ thống ma trận hoàn chỉnh và có thể thực hiện định tuyến tín hiệu âm thanh và điều khiển ưu tiên cho toàn bộ hệ thống. Bản thân SX-2000SM được trang bị 8 đầu vào điều khiển, 8 đầu ra điều khiển, đầu ra trạng thái lỗi, đầu vào / chuyển đổi dữ liệu thất bại, chỉ báo truy cập, chỉ báo chế độ và chỉ báo lỗi cho phép phạm vi điều khiển và theo dõi trạng thái rộng. Kiểm soát lỗi dòng đầu vào có thể được phát hiện bằng cách kết nối các điện trở với dòng của nó. SX-2000SM có chức năng cung cấp DC 24 V ổn định. Mỗi điều khiển có thể được thực hiện bằng cách gắn thẻ CF vào đơn vị SX-2000SM. Hoạt động của toàn bộ hệ thống có thể được ghi lại và nội dung của chúng được lưu trên thẻ CF dưới dạng nhật ký hoạt động. SX-2000SM cũng có hai đầu vào nguồn cho phép tạo ra một hệ thống năng lượng dự phòng kép. Được trang bị hai kênh giao diện để kết nối với các đơn vị Cung cấp điện khẩn cấp, cho phép cấu hình hệ thống để hoạt động khi mất điện.
| Nguồn năng lượng | Bộ cấp nguồn có thể sử dụng: VX-200PS 24 V DC (phạm vi hoạt động: 20 V - 40 V DC) Cấu trúc hai đầu vào nguồn cho phép cung cấp điện dự phòng kép. |
|---|---|
| Mức tiêu thụ hiện tại | 1.1 A hoặc ít hơn (giá trị tối đa trong phạm vi hoạt động điện) 0,8 A trở xuống (khi hoạt động trên 24 V DC) |
| Chỉ định / Hoạt động | Chỉ báo truy cập liên kết SX: 2 Chỉ báo truy cập LAN: 1 Chỉ báo chế độ: 3 (KHẨN CẤP / TIÊU CHUẨN / CPU TẮT) Chỉ báo lỗi: 3 (LIÊN KẾT CHUNG / CPU / SX) Chỉ báo nguồn: 1 (POWER) Chỉ báo chạy: 1 (RUN) Lỗi công tắc điều khiển: 3 (KIỂM TRA ACK / RESET / LAMP) |
| Mạng I / F | 2 mạch 100BASE-TX, đầu nối RJ45 |
|---|---|
| Đặc tả hệ thống ma trận | Xe buýt: 16 Đầu vào âm thanh: Tối đa. 64 ch Đầu ra âm thanh: Tối đa. 256 vùng Liên hệ đầu vào: Tối đa. 1416 Đầu ra liên hệ: Tối đa. 1416 Kiểm soát ưu tiên: 512 bước Nhật ký sự kiện: Tối đa 1.000 nhật ký cho mỗi tệp (tối đa 100 tệp có sẵn) Nhật ký thất bại: Tối đa 100 nhật ký mỗi tệp (tối đa 100 tệp có sẵn) |
| Cấu hình hệ thống ma trận | Có thể kết nối SX-2100AI Số: Tối đa. 8 đơn vị Kết nối SX-2000AO / 2100AO Số: Tối đa. 32 đơn vị Kết nối SX-2000CI Số: Tối đa. 32 đơn vị Kết nối SX-2000CO Số: Tối đa. 32 đơn vị Có thể kết nối RM-200SA / SF Số: Tối đa. 64 đơn vị (tối đa 8 RM-200SA mỗi SX-2100AI) |
| Cáp kết nối / thiết bị | Cáp xoắn đôi được bảo vệ Loại 5 (CAT5-STP) (Kết nối SX-2100AI và SX-2000AO / 2100AO thông qua trung tâm chuyển mạch được chỉ định bởi TOA.) Lưu ý: Mạng này phải được tạo hoàn toàn độc lập với mạng LAN khác. |
| Số lượng trung tâm chuyển mạch xếp tầng | Lên đến 7 |
| Khoảng cách cáp tối đa | 100 m (giữa đơn vị này và một số Trung tâm chuyển mạch xếp tầng hoặc giữa Số trung tâm chuyển mạch xếp tầng) |
